ออกงาน ที่เกลือพิมาย(ปรุงทิพย์) 14กย

Update กันสดๆ พรุ่งนี้เป็นวันงาน Safty Energy ได้รับการเชื้อเชิญจาก บริษัท เกลือพิมาย เมืองโคราช ภายใต้ แบรนด์ เกลือ ปรุงทิพย์
เชื่อว่า ทุกๆครัวเรือนคงมีไว้ทำอาหารกัน  .

ติดตามชม ภาคแรก (เตรียมงาน)

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

ชำและ Air 40 (South west)

กังหันลมผิลตไฟฟ้าขนาดเล็ก ที่โด่งดังของ SouthWest ขายดิบขายดี อย่างมากในแถบอเมริกา ซึ่งถูกพัฒนาเป็นชุด Kit ส่งไปผู้บริโภค และ สามารถเรียนรู้ และติดตั้งได้เอง ตามคุ่มือ
​​  ..  Air 40(3)  เป็นอีกรุ่นที่ทำงานได้ดี  แต่ว่าทำงาน บนเรือ หรือ ในทะเลเท่านั้น .เพราะว่าการออกแบบใบเรียว .นั้นหมายถึงต้องการความเร็วของลมค่อนข้างสูง   จากการทดสอบของเรา  เสียงเกิดจากใบนั้นดังมาก เมื่อลมมีความเร็วสูง(ุ > 6-7m/s)
เรามาชม โคร้งสร้าง และ การออกแบบ ของ Air 40(3) กันครับ

ขอขอบคุณ กลุ่ม หนุ่มสาวกรีนพีซ ประเทศไทย    (ในการแลกเปลี่ยนกังหันลมกับไทยวินด์มิลล์)

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

การสร้างกังหันลมขนาดใหญ่ ง่ายขึ้น

ปัจจุบัน ผู้สร้างกังหันลมขนาดใหญ่ แทบไม่ต้องสร้างในส่วนของ  Generator  ขึ้นมาเอง เพียงสั่ง   Component จาก  Thrid party แล้วนำมาประกอบ ให้เป้นกังหันลมตามที่ ออกแบบไว้   Theswitch คือรายหนึ่งที่นำเสนอ  Generator Module ขนาดใหญ่สำหรับ กังหันลม รอบต่ำ, รอบกลาง , รอบเร็ว   มีไว้ให้ผู้ประกอบกังหันลมขนาดใหญ่  เพื่อนำไปประกอบเป็นแบรนด์กังหันลม ต่าง ๆ  มีตั้งแต่ระดับ 1 MW จนถึง  6 MW

ลูกค้าตัวอย่าง  Goldwind , Donfang

อ้างอิงที่ http://www.theswitch.com

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

เขตรักษาพันธ์สัตว์ป่าเขาอ่างฤาไน ภาค 2

หลังจากได้แก้ไขฐาน เรียบร้อย การดำเนินงานก็เป็นไปด้วยดีครับ  หลังจากติดตั้งได้สักพัก  หมุนไม่หยุดกันเลยทีเดียว   แต่ก็  คุณบรรจง และ ทีมงาน  รับบรรยากาศที่นี้ไป 2 คืนแทบไม่ได้นอน (ฝนตก ลมแรง จริงๆ  รวมเสียงช้าง มากล่อมในยาม ค่ำคืน .)
ติดตามชมภาพการติดตั้งได้เลย.   งานนี้เราก็ ได้ Inveter  ของแรงๆ  จาก Phoenix  ราคาไม่เบาเหมือนกัน.

- ข้อมูล

Inverter : Victron Phoenix Inverter 1200VA  230V.  50Hz (Pure sine wave)
Baterry :  12V 200Ah  จำนวน 6 ลูก
เจ้าของโปรเจ็ค : ไทยเจริญยนต์  (โตโยต้า)  ชลบุรี

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

Ball (กังหันลม แนวนอน)

เห็นกังหันลมแนวนอน แบบ  3 ใบที่เราคุ้นเคย และชินตา นี้เป็นรูปแบบกังหันลม แนวนอนที่มีดีไซด์ และทำงานได้ดีทีเดียว
สามารถดูรายเอียดได้ด้านล่าง .

อ้างอิง http://www.home-energy.com

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

Dolphin Wind ( China)

นานๆเราจะเอา กังหันลมของทาง จีนมาให้ชม .ถึงแม้ว่า รุ่นนี้จะเหมือน ทางอเมริกา รุ่นตระกูล Air 40  ของ ​South-West แต่ก็เป็นที่รู้ๆกันว่า. เหมือนในความแตกต่าง หรือไม่ .. แต่ที่แน่ๆราคา ย่อมต่างกันแน่นอน

Technical Parameters of Dolphin Wind Generator ( A and B)

Model Z-300A Z-300B
Name Dolphin Dolphine
Rated power 300W 300W
Rated DC voltage DC 12V/24V DC 12V/24V
Rated current 25A/12.5A 25A/12.5A
Rated RPM 850r/m 850r/m
Max power 380W 380W
Start-up wind speed 3m/s 1.5m/s
Cut-in wind speed 3.5m/s 2.5m/s
Cut-out wind speed 18m/s 18m/s
Security wind speed 45m/s 45m/s
Rated wind speed 12.5m/s 12.5m/s
Engine Three phases permanent magnet generator
Rotor diameter 1250mm 1250mm
Number of blades 3pcs 3pcs
Blades material Carbon fiber Carbon fiber
Output line anti-winding device Overall three phases commutator
Wind protection Tip stall protetion + turned protection+electromagnetic brake
Life span 15 years 15 years
Equipment surface protection Aluminum oxide + plastic coating
Working temperature -45℃ —70℃
Weight 5.85KG 5.85KG
Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

Lagerwey Wind( อีกรุ่น สำหรับ Direct Drive)

รุ่นนี้มีภาพให้รายให้เอียด. ไม่ต้อง อธิบายกันมาก มีทั้ง cut in , cut out   กราฟการให้พลังงาน และค่อนข้างเน้นความเป็น Local มาก
เพิ่มเพิม..Direct Drive technology

Lagerwey is a product developer that supplies complete independent designs of Direct Drive turbines including the high torque density generator for her products. Lagerwey designs the Direct Drive generators inhouse.
Advantages of the Lagerwey direct drive technology are:

high efficiency
high availability
low weight
cost effectiveness
local manufacturing
easy installation

อ้างอิง http://www.lagerweywind.nl

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

กังหันลมแนวตั้ง Helix Wind

ถ้าพูดถึง กังหันลมแนวตั้ง ที่สามารถรับลมได้ทุกทาง โดยไม่ต้องมีหางเสือ เป็นตัวกำหนดทิศทางลม  กังหันลมแนวตั้งนั้นจะมีหลายรูปแบบ ขอยกตัวอย่างเช่น แบบซาโวเนียส (รูปตัว S ) และ แบบดาเรียส (รูปตัว O)  ได้พัฒนารูปแบบของใบกังหัน หลายๆรูปแบบ
Helix Wind ก็เป็นหนึ่ง ที่ผู้พัฒนากังหันแนวตั้ง สมัยใหม่ โดยหลักการ เช่นเดียวกันกับ ซาโวเนียส  แต่การออกแบบนั้น สร้างแตกต่างได้อย่างลงตัว  เพียงอาศัยหลักการของ เกลียวของการหมุน ของใบ และยังสามารถประกอบ หรือ ติดตั้งได้ง่าย เหมือนกังหันลมแนวนอน
จากการทดสอบ กังหันลมชนิดนี้ให้ประสิทธฺสูงถึง > 60% (อ้างอิงเอกสาร ทดสอบ) ซึ่งต่างจากกังหันลมซาโวเนียส รูปแบบเดิมๆ

รายละเอียด

Specifications

* Swept Area – 3.19m2 (34.33 ft2)
* Rotor Dimensions – 1.21m W x 2.65m H
(4 ft X 8.66 ft)
* Overall Height – 3.3m (10.8′)
* Rotor Construction – Ultra tough Aluminum Alloy
* Type – Vertical axis helical Savonius rotor (VAWT)
* Generator – 2.0 kW (peak) high efficiency Permanent Magnet Generator
* Cut-in Speed – 5 m/s (11.1 MPH)
» The lowest wind speed at which the turbine begins producing usable power.
* Optimal Annual Wind SpeedAn average of 7 m/s (15.6 MPH) or greater
* Braking – No braking needed for normal operation. Manual override for maintenance.
* Grid Connection – 110 VAC – 240 VAC, 50-60 Hz Grid Tied Inverter.
* Weight – 135 kg (295 lb)
* Design Life – 30 years
* Monopole Tower – 4.5m to 6.0m (15 ft to 20 ft) depending on obstructions
* Warranty – 5 year Limited Warranty.
* Monopole – NOT INCLUDED
* CertificationsCurrent List

Other Details

* Unique patent pending design.
* Rugged aluminum and steel construction for extreme environments
* Modular, 3D blade for easy assembly and toughness.
* Helical turbine for smooth power production.
* Ultra reliable Low RPM Permanent magnet generator.
* Design gives silent operation at less than 5 decibels above background noise.
* Completely safe for our friends, the birds and bats.
* Utilizes turbulent omni-directional air instantly, no yaw control required.
* Oh, and it’s beautiful to look at too (neighbors may become jealous).

อ้างอิงที่ http://www.helixwind.com

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

Yaw Drive and Picth System

กังหันลมผลิตไฟฟ้าขนาดใหญ่ การควบคุม การหมุน หรือ ปรับ หาทิศทางลม จะให้เหมือนกับ กังหันลมขนาดเล็กนั้น  ที่ต้องใช้หาง ในการปรับทิศทางลม แต่ถ้า กังหันลมขนาดใหญ่ นั้นคงจะทำงานด้วยความลำบาก เนื่องจากน้ำหนักมาก

ดังนั้นจึงเกิดระบบ Yaw System ก็คือระบบ การหมุน หรือ ปรับ ตัวกังหันลม(จุดหมุนที่ส่วนหัวของเสากังหันลม) ให้เข้าหาทิศทางลม และ
Pitch System ก็คือการปรับใบ กังหันลมให้ มุมปะทะ ลมมากขึ้น หรือ น้อยลง  ชุดระบบทั้งหมด จะถูก control ด้วยระบบ Auto แต่ก็สามารถปรับการควบคุมจากศูนย์กลางได้​

ส่วนตัวที่ทำหน้าที่หมุน นั้นก็เป็น มอเตอร์ไฟฟ้า หรือ ไฮดรอลิกมอเตอร์  พร้อมด้วย ชุดควบคุม ด้วยการเขียนโปรแกรม คำนวนลงไป
รายระเอียดส่วนของ มอเตอร์ อาจจะมีรายละเอียดว่าเป็นแบบ เกียร์ หรือ ไม่มี ก็แล้วแต่การออกแบบ แต่ที่เป็นที่นิยมก็เป็นแบบ Planetary Gearbox

Posted in ข่าว,เทคโนโลยี่ด้าน พลังงานสีเขียว (News Green) | Comments Off

การออกแบบ กังหันลมแบบ Direct Drive

วันนี้ เราจะพูดถึงเรื่อง การออกแบบ กังหันลม แบบ ตรง  ( Direct Drive) :  ทำไมต้อง แบบ ตรง  มีการรายงานว่า  การเชื่อมต่อตรง จาก ใบกังหันลม แล้วไปหมุน ตัวผลิตไฟฟ้า(Genertator) นั้น ได้ประโยชน์ดังต่อไปนี้

1. ต้นทุนลดลง (กังหันมลม แบบ แนวนอน 90 %   เป็นแบบ มีเกียร์ เพื่อเพิ่มความเร็วรอบ)
2.เสียงเบา (กังหันลมที่เกินกว่าระดับ  50Kw ขึ้นไป การยืนอยู่ไกล ซัก  50-100 ม ก็เป็นเสียงน่าลำคาญใจได้ และยังมีผลต่อ  สัตว์ นก หรือ อื่นๆ)
3.การสูญเสียพลังงานในการถ่ายเทน้อย
4.ความร้อนน้อย (ไม่ต้องมีระบบทำความเย็น)

ที่นี้เรามาดูข้อเสียกัน
1.ขนาดของตัวผลิตไฟฟ้ามีขนาดใหญ่มาก
2.น้ำหนัก ส่วนบนมาก
3.การออกแบบ ระบบ  Yaw ต้องดีเยี่ยม

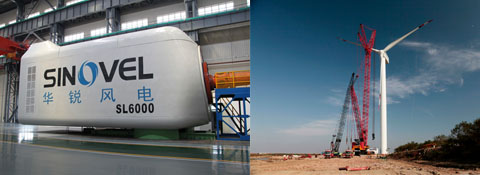

เรามาดูภาพ ของการออกแบบในระดับ อุสาหกรรมกังหันลม กันครับ
